ハローグラス

特徴

　製品サイズ入力と形を重視した図形トレース入力だけで型紙を作成するデザイン分野向きのＣＡＤ。ガラス板NC加工（多角形化CAM）につなげてステンドグラス専用CAD・CAMを構成している。

　このソフトウェアと特許は、開発した私だけが持っているので、参入障壁の高い真似の難しい商品づくりになる。とりわけ、ソフトウェア開発の壁が高く、採算やリスク、開発期間を考慮すると新規参入は当面ないだろう。
レーザー加工やウオータージェット加工等も近い将来、参入することを想定した対策を練っている。

多角形化ＮＣ加工法を組み込んだ専用ＣＡＤ・ＣＡＭソフトウェアの処理概要です。

1. 　区分けＣＡＤ処理で、デザイン図をトレースし型紙を作る。
2. 　次の多角形化ＣＡＭ処理で、最適な多角形化加工シミュレーションを行い、ＮＣプログラムを生成する

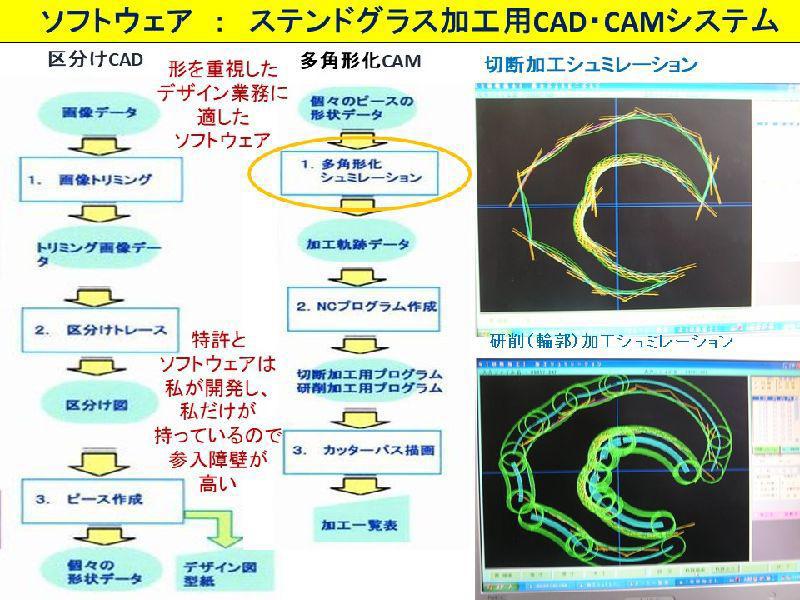

CAD・CAMシステムフローチャート

①　 区分けCADの概要

入力画像データを区分け、ピースの形状を確定し、デザイン図、型紙、形状データを出力する。

ラバーバンド方式のマウス入力法で、座標値や寸法等の数値入力は一切なく、形を重視したデザイン業務に適したソフトウェアです。
　入力画像データは、下記の通りです。
　・　デジカメ等から取り込んだ画像データ
　・　絵、写真、図面、イラスト、デザイン画等を
　　　　スキャナから取り込んだ画像データ
　・　ＣＤ、ディスク、ＵＳＢメモリー等の画像データ
　・　区分け画面で、直接描画した画像データ

②　多角形化CAMの概要 　　[ 特　許 ] 　　

形状データ（注）を入力し、多角形化シュミレーションで多角形状化し、切断加工用NCプログラムと研削加工用NCプログラムを出力する。
（注）汎用CADで作成した形状データでも可、但しDXF仕様です。
