ハローグラス

当社で考案したガラス板のＮＣ加工法、

「多角形化ＮＣ加工法」は、多角形化した線分の切断加工と円弧加工の2工程で製作する。

この方法で加工したが、ここに写っているガラスピースは、殆ど加工不良品です。

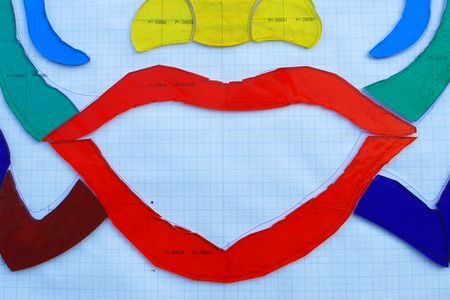

先ず、下の写真は切断加工だけした"口"の部分のガラスピースです。

円弧加工時にガラスピースが動いて、殆ど加工できなかったことが原因の不良品です。

切断加工のままに近い状態、つまり多角形化のままの状態です。

よくみるとオレンジ色した唇がギザギザに見えるでしょう。

これが多角形化の特徴です。そして、このギザギザの部分は研削代です。

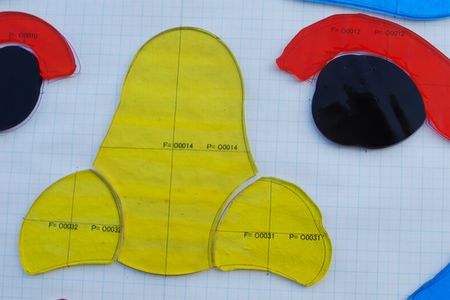

下の写真の"鼻"の右側のピースは、円弧加工中にガラスピースが動いてしまって、正確な寸法に加工できなかった不良品です。

型紙からはみ出した部分の研削代が、まだ残っている。

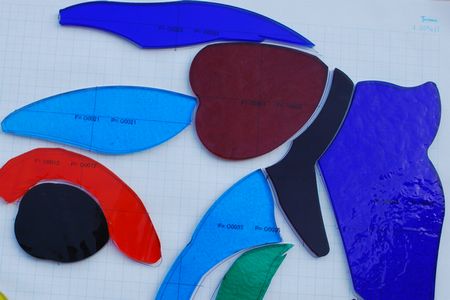

下の写真の中には、良品もあります。

どれだか、わかりますか。

何故、良品と判断しましたか？

この写真で見る限り良品の判断は、型紙と一致するガラスピースです。

加えて、キズ、ヒビ、割れ等がないこと。

そこで、ガラスピースの加工の問題点を下記の項目毎に検討中です。

①　取付冶具について

②　取付板

③　切断加工

④　円弧加工

⑤　ＮＣプログラム

⑥　ＮＣプログラムの受け渡し
